祁連山脈橫亙河西走廊南側，雪峰與丹霞交相輝映，勁風掠過峽谷時，盡顯蒼茫壯闊之態。在這片承載千年文明的土地深處，甘肅皇城抽水蓄能電站的建設者們正以現代科技為筆，在巖石與地層間書寫著抽水蓄能的新篇章。水電十五局甘肅皇城抽水蓄能電站項目試驗室檢測團隊的錨桿無損檢測儀、探地雷達、智能三維電視成像儀，恰似三道精準的“科技光刃”，解鎖祁連山的地質密碼，為工程質量筑起了堅不可摧的防線。 皇城抽水蓄能項目是國家《抽水蓄能中長期發展規劃（2021年 - 2035年）》甘肅省“十四五”重點實施項目，是打造河西走廊清潔能源基地的重要支撐，也是中國電建在西北投資建設的首個大型抽蓄項目，對構建甘肅多元化調峰電源體系、保障電網運行、促進新能源消納、實現雙碳目標意義重大。電站建成后將成為西北電網最大“充電寶”，年減碳約48萬噸，其安全質量離不開這些檢測設備的保障。 錨桿無損檢測儀：深扎巖層的“精準聽診器” 清晨的祁連山谷還籠罩在薄霧中，檢測工程師黃宇提著錨桿無損檢測儀來到隧洞的巖壁前。“這里的巖層裂隙發育，錨桿錨固質量直接關系到結構安全。”他一邊在錨桿外露端安裝傳感器，一邊解釋道。隨著設備啟動，顯示屏上跳動的波形曲線如同錨桿桿系的“心電圖”，實時反饋著錨桿與砂漿的結合狀態。 皇城抽蓄電站的地下洞室群總長超過7公里，像一條條巨龍盤踞在山體內部，斷層裂隙如同大地的“毛細血管”遍布地下洞室群。“以前靠單純的拉拔試驗不僅破壞結構，還可能漏掉隱藏缺陷。”黃宇指著屏幕上的波形解釋，“現在這臺設備就像‘錨桿聽診器’，通過沖擊波反射原理，不用損傷錨桿就能摸清底細，精準判斷錨桿長度、錨固密實度等關鍵參數，而且檢測速度快，大大提升了檢測效率。” 從海拔2900米的隧洞及邊坡到深埋地下的廠房洞室，這臺儀器的檢測軌跡已覆蓋項目全部關鍵區域。截至目前，它已完成8743根錨桿的檢測任務，其中既有隧洞巖壁上的支護錨桿，也包括框格梁邊坡錨桿。在去年11月隧洞檢測中，這種“接觸診斷”就立下奇功——幾組異常波形顯示某根錨桿在2.8米處存在反射異常信號，后續復核證實是注漿時混入的碎石導致錨固段出現空腔，施工團隊及時返工并調整了注漿施工方案避免了潛在風險，讓每一根錨桿都成為真正的“安全錨點”。 如今，在皇城抽蓄項目的檢測檔案里，8743組波形數據已裝訂成厚厚的“安全臺賬”。錨桿無損檢測儀用無聲的沖擊波，在祁連山的巖層深處寫下了屬于清潔能源工程的“安全密碼”——每一次波形的平穩跳動，都是對“質量終身制”的鄭重承諾，更是科技力量守護綠水青山間工程安全的生動實踐。 探地雷達：穿透巖層的“透視眼” 午后的陽光穿透云層，照亮了電站的施工現場。檢測工程師陳藝正操作著探地雷達，在隧洞混凝土的表面進行掃描。設備顯示屏上，一條條實時刷新波形圖，黑、白兩色交替，標注著不同介質的反射信號。 “祁連山的地下像個‘迷宮’，有古河道遺留的砂層，有冰川運動形成的破碎帶，還有地質活動擠壓形成的壯觀的丹霞地貌。”陳藝指著屏幕上一處顏色突然變深的區域解釋，“這里的雷達波反射強度異常，說明隧洞頂部可能存在空洞，得馬上標記復核。”后續鉆孔驗證顯示，該區域果然有一個直徑約0.3米的空洞，若未及時發現，會導致支護結構 “有效截面縮減”，長期在圍巖蠕變、地下水壓力等作用下，結構可能逐漸失穩，引發更大范圍的塌方，甚至導致隧洞斷面被完全堵塞。陳藝意識到了問題嚴重性，緊急聯系各方，進行現場分析制定針對性加固方案并快速實施。通過專用注漿設備將水泥漿注入空洞區域，填充空洞并增強了支護結構與圍巖的粘結力，恢復支護結構的有效截面和承載能力，保證了工程的質量安全。 智能三維電視成像檢測儀：孔洞內部的“全景攝影師” 夜幕像浸了墨的棉絮沉沉壓下來，施工工區的探照燈刺破雨幕，在濕漉漉的地面上投下晃動的光斑。年輕技術員小羅抱著安全帽沖進板房時，褲腳的泥漿已經濺到了膝蓋，安全帽檐垂落的水珠在燈光下連成銀線，剛站穩就急聲喊道：“吉主任，框格梁邊坡錨索鉆孔又出問題了！” 檢測中心副主任吉萬良正對著施工圖紙蹙眉，聞言猛地抬頭，指節在桌面上叩出急促的聲響：“說清楚，是哪幾個孔？” “已經鉆廢五個了！” 小羅抹了把臉上的雨水，聲音帶著哭腔，“剛到3米到4米處鉆就卡，提鉆時帶出的巖芯全是碎渣，再這么下去……” 吉萬良的眉頭瞬間擰成疙瘩。窗外的雨勢愈發兇猛，敲打在彩鋼板上的聲音像無數只拳頭在捶打。這個邊坡錨索支護的質量直接關系到后續庫盆邊坡安全。復雜的地質構造就像藏在地下的迷宮，稍有不慎就會觸碰隱蔽的斷層，之前五次卡鉆已經讓工期滯后了三天，光是報廢的鉆具就損失了近六萬。 “把新到的三維電視成像儀調出來。” 吉主任抹了把臉上的雨水，眼神里透著一股不容置疑的堅定。這臺價值不菲的設備是檢測中心專門引進的高端設備，據說能像 “透視眼” 一樣看清孔洞內部的每一個細節，但因其操作復雜、技術要求高，一直沒真正派上用場。 吉萬良打開儀器箱的動作帶著不容置疑的果斷，手指在操作面板上翻飛，電纜線被他利落地展開，接口處的防水膠圈在燈光下泛著冷光。當直徑九厘米的探測鏡頭被緩緩送入編號 BMS 2-07 的錨索孔洞時，小羅緊張得攥緊了拳頭。 顯示屏的藍光逐漸亮起，灰褐色的巖石紋理在三維圖像里緩緩鋪展開來，連巖縫里嵌著的石英砂都看得一清二楚。吉萬良突然按住暫停鍵，指尖重重點在屏幕角落：“這里！” 圖像放大，一處暗黑色的裂隙像道猙獰的傷疤橫亙在巖層中，邊緣的破碎帶在成像中呈現出模糊的毛邊。“裂隙長 35 厘米，距孔口 8 米整。” 吉萬良的聲音帶著如釋重負的清晰，“破碎巖層形成的空洞會讓鉆桿失去支撐，這就是卡鉆的病根。” 小羅湊近屏幕，額頭上的冷汗混著雨水滑進衣領。他突然想起早上強行下鉆時的震動，那時還以為是巖層堅硬，現在才驚覺是鉆桿正在斷層里 “跳舞”。“吉主任，這…… 這可怎么辦？” 他的聲音都在發顫。 “慌什么。” 吉萬良調出巖層成像視頻，用手點了點巖石裂隙賀破碎處，“改用錨索套管跟進，讓套管先頂住破碎帶，鉆桿在套管里作業就穩了。” 雨聲漸歇時，施工隊已經按照新方案調整了設備。當第一根套管帶著鉆桿順利穿過斷層時，小羅突然蹲在泥地里笑出了聲。 接下來的三天，檢測團隊用成像儀對所有鉆孔進行了 “拍攝”。在三維圖像的指引下，鉆桿游刃有余的穿梭在套管中，原本預計十天的工期被壓縮到七天。當最后一根錨索注漿完成時，天邊正泛起魚肚白，探照燈的光暈里飄著細小的雨霧，像無數發光的塵埃在飛舞。 一周后，檢查驗收時，所有錨索的錨固力測試結果都遠超設計標準。業主在例會上特意表揚了檢測中心：“你們的三維成像技術，把隱患消滅在了萌芽狀態。這不僅是技術的勝利，更是責任的勝利。” 暴雨過后的秦嶺山間出現了一道絢麗的彩虹，吉主任站在邊坡旁，看著夕陽穿過鏡頭在地面投射出的三維光斑，仿佛看到了未來工程建設的清晰圖景。他知道，隨著科技的進步，會有更多像三維電視成像儀這樣的 “全景攝影師” 守護著每一條隧道、每一座橋梁的安全，而他們這些工程人，也將在科技的助力下，在崇山峻嶺間書寫更多關于責任與擔當的故事。這種技術革新，不僅降低了高原作業的勞動強度，更將檢測精度提升到了新高度。 夜幕中的祁連山靜謐而莊嚴，山腳下的工地卻依舊繁忙。那些閃爍的屏幕與運行的設備，正用科技的光芒照亮著這座水電明珠的誕生之路，在青藏高原的東北邊緣，書寫著新時代工程建設的智慧篇章。 當陽光掠過祁連山的雪峰，檢測團隊的工作仍在繼續。在項目部的數據分析中心，三大設備采集的數萬組數據正在進行融合處理，構建出整個工程的 “數字孿生體”。這座集抽水蓄能、防洪調蓄于一體的超級工程，正通過科技的力量，在茫茫群山中穩步成型。

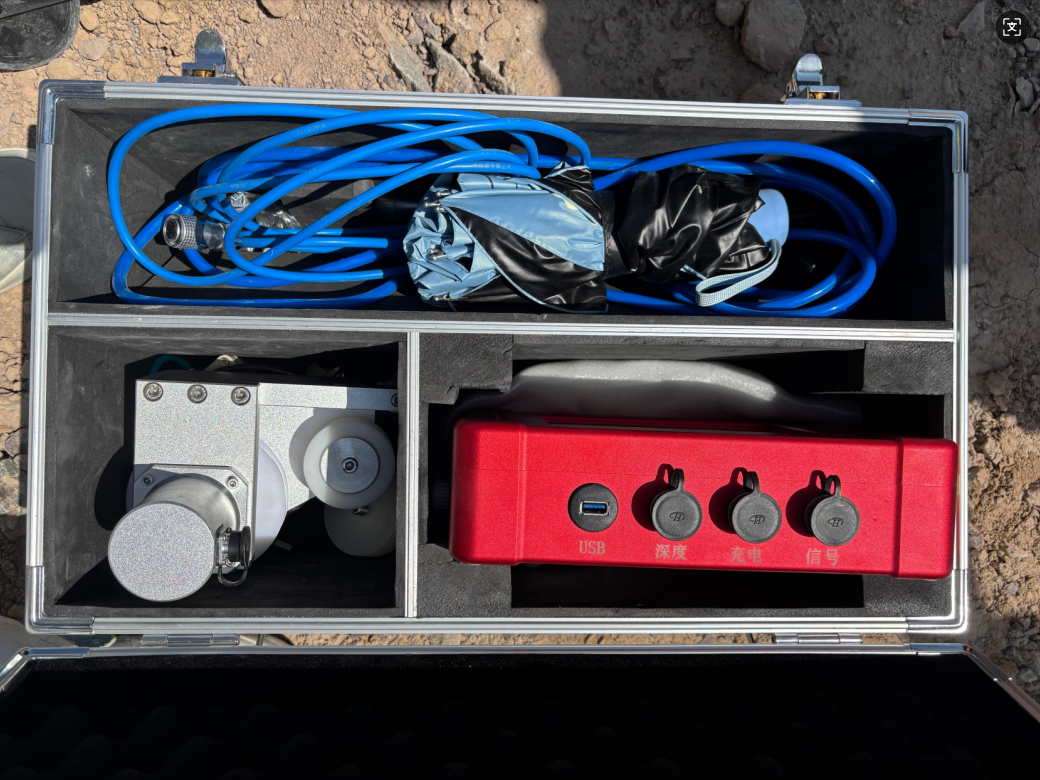

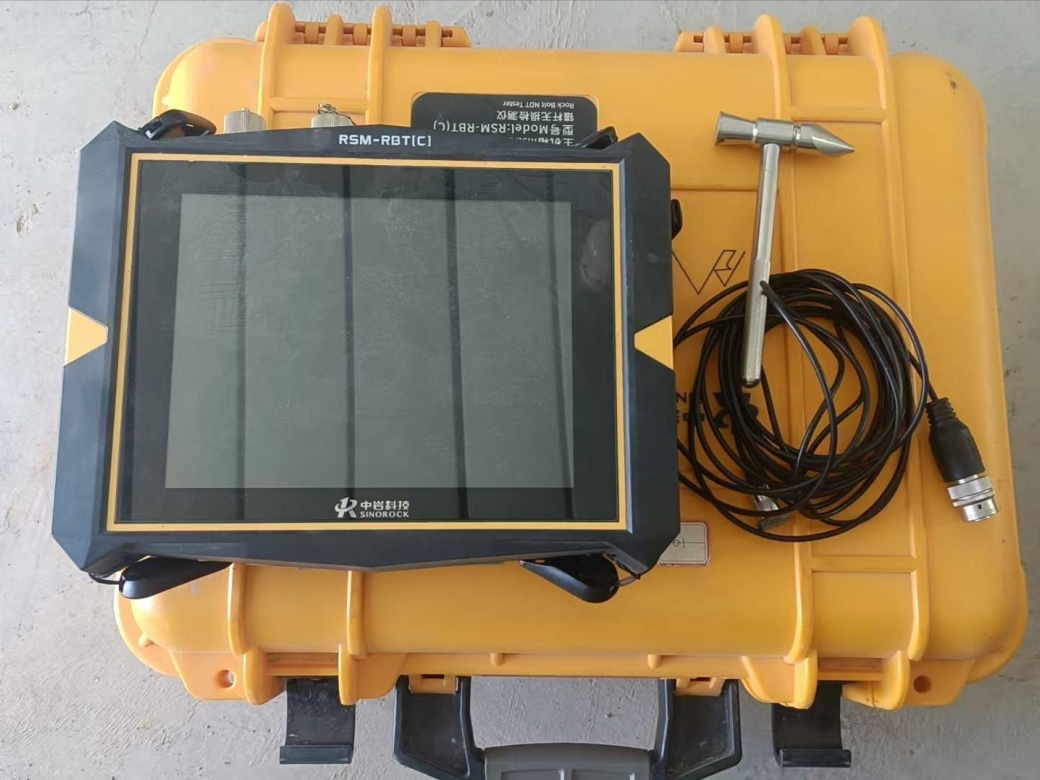

錨桿無損檢測儀

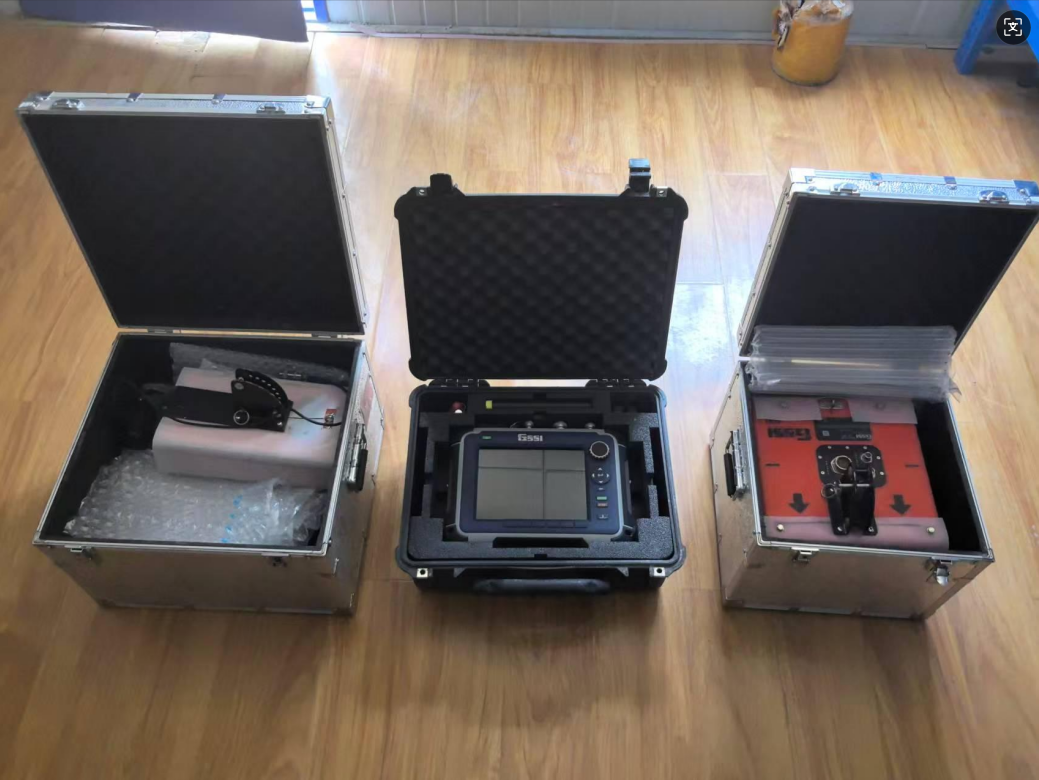

地質雷達
智能三維電視成像檢測儀 |
|||||
|
